VZ 58 Rechter Schlagverschluss

Detaillierte Produktbeschreibung

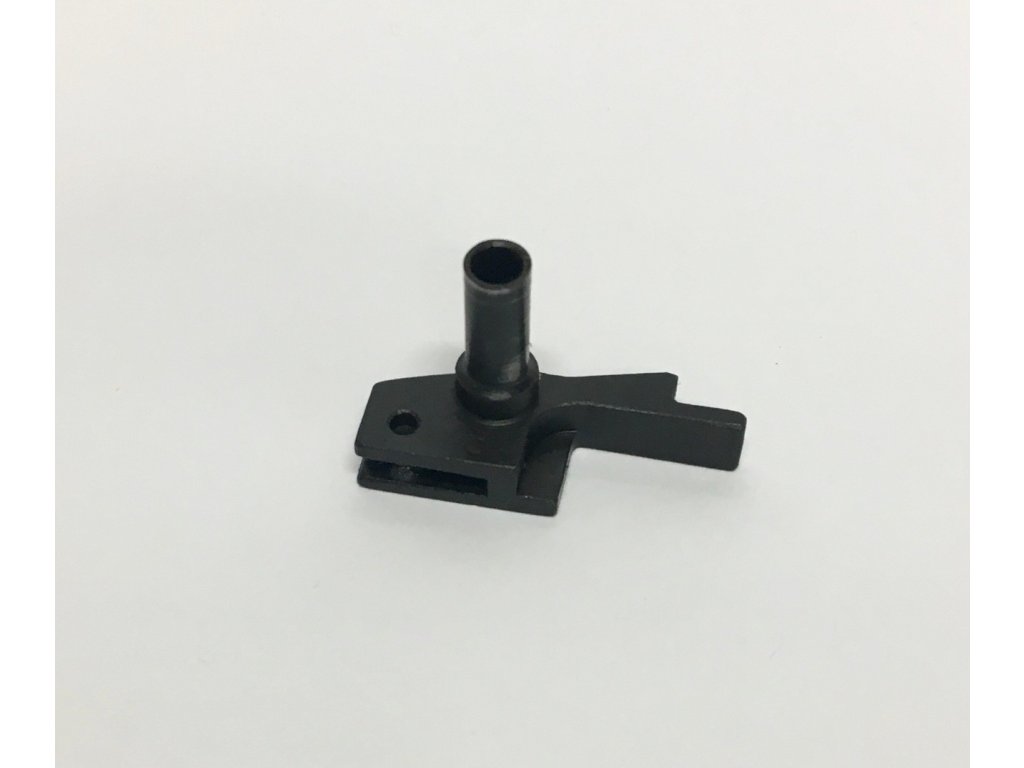

Original VZ 58 Schlagbolzenverschluss rechts.

Der rechte Schlagbolzenverschluss für die VZ 58 ist Teil der Schlagbolzenverschluss-Baugruppe.

Funktionsweise des Mechanismus beim Abfeuern einzelner Patronen

Der gespannte Schlagbolzen hat zwei Verschlüsse (rechts und links). Beim Abfeuern von Einzelschüssen wird die linke Sperre gedrückt, wenn der Abzug betätigt wird. Die rechte Seite hält den Schlagbolzen, bis der Lauf geschlossen und verriegelt ist. Erst dann drückt der Verschlussträger den Auslösehebel, der die rechte Sperre niederdrückt. Der freigegebene Schlagbolzen, der durch die Schlagbolzenfeder beschleunigt wird, schlägt in einer geradlinigen Bewegung auf den Zünder. Die Zündung der Patronen erfolgt mechanisch durch Anschlagen des Zündhütchens am Zündhütchen der Patrone. Bei der Rückwärtsbewegung hört der Verschlussträger auf, den Auslösehebel zu drücken, und drückt gleichzeitig den Unterbrecher nieder. Der Schlagbolzen bewegt sich mit dem Schlitten nach hinten und wird von den beiden Sperren aufgefangen. Durch erneutes Drücken des Auslösers kann dann der gesamte Zyklus wiederholt werden.

Funktionsweise des Mechanismus bei der Schussabgabe

Beim Abfeuern eines Schusses wird der Unterbrecher durch Absenken des Sicherungshebels über die Reichweite des Verschlussträgers hinaus deaktiviert. Auch der Stürmer wird von beiden Fängen erfasst. Wenn der Abzug betätigt wird, senkt sich die linke Sperre, während die rechte den Schlagbolzen festhält. Nach dem Schließen und Verriegeln des Laufs drückt der Verschlussträger den automatischen Abzug, wodurch die rechte Sperre gelöst und der Schlagbolzen freigegeben wird. Der automatische Abzug verhindert auch, dass die Patrone abgefeuert wird, wenn der Verschluss nicht vollständig geschlossen ist. Nachdem das Zündhütchen der Patrone ausgelöst wurde, gibt der nach hinten bewegte Verschlussträger den Auslösehebel frei. Da der Unterbrecher entriegelt ist, wird die linke Sperrklinke durch den noch gedrückten Abzug vom Schlagbolzen ferngehalten. Sie wird nur durch die richtige Erfassung eingefangen. Nach dem Schließen und Verriegeln des Laufs wird der Verschluss durch Niederdrücken des Entriegelungshebels wieder verkleinert. Der Zyklus wiederholt sich, bis der Abzug betätigt wird oder alle Patronen verschossen sind. Wenn der Abzug losgelassen wird, wird auch der Schlagbolzen mit der linken Sperre in Eingriff gebracht.
